產品型號：
1.產品（簡介）
l 本產品是一款針對會議、教育培訓等場景使用的智能設備。集電腦、平板、投影儀、書寫白板、顯示器、音響設備等多項功能于一身，實現電子白板書寫、PPT課件播放、實時批注、無線同屏、會議記錄等多項智能化功能、更好的人機互動。
l 廣泛應用于教育教學、企業會議、商業展示、大廳查詢等領域。如：網絡多媒體教學系統、教育培訓的錄播系統，企業產品展示系統、汽車4S店產品體驗系統、房地產樓盤銷售查詢系統、機場車站觸摸查詢系統、醫療機構就診查詢系統、電信部門業務選號系統、證券股票交易系統等。
2.產品特點
l 采用超高清3840*2160分辨率液晶面板，178°全方位視角，高色域，具有3D數字降噪，動態對比度調節，智能消除殘影等特殊性能，更完美的還原度。
l 智能化電源電源管理系統，自恒溫散熱，LED雙晶直下式背光源，全背部主動散熱，更高的亮度，更低的功耗。
l 防爆防眩鋼化玻璃，有效抑制外界環境光線的干擾，圖像柔和，不刺眼。
l 領先紅外觸控方案，高度的穩定性，不會因時間、環境的變化產生漂移，響應靈敏，無延遲。
l 信號源智能識別：當有信號輸入時，設備能自動切換至對應通道，無需手動調整；
l 黑屏綠色節能：在不關閉整機電源的情況下可一鍵關閉液晶屏背光，實現整機80%功耗的綠色節電功能，可按按鍵或敲擊屏幕任意位置喚醒背光，方便控制;
l 使用行業穩定成熟觸控方案，[敏感詞]支持10點觸控。 高度的穩定性，高度的適應性，不受環境、電流、電壓、靜電等干擾，適應某些惡劣的環境條件。
l 實時視頻、音頻解碼；實時視頻、音頻播放；兼容多種圖像、動畫、音頻編碼，支持通過TCP/IP網絡的集中管控，可基于Internet分布到全國各地，實現通過廣域網的超級信息發布，更高效的運營效率。
l 安卓系統與電腦系統雙系統觸摸操作，無需電腦也能正常上網，播放多媒體文件，PPT演示等互動教學，可以根據自己需要安裝應用軟件。
l 使用國際通用標準的 OPS 插槽，一體化插拔式設計，外部無可件電腦模塊的連接線，方便維護；
l 安全一體化設計，鋁合金外框，圓弧角防撞傷設計；機器面框前置式圓鈕輕觸按鍵，具有一鍵節能、一鍵開關機、一鍵開啟電腦、一鍵切換信源功能；
l 車間全面采用IOS9001先進方案管理，可根據客戶要求定制外殼造型、配置、機身顏色、添加LOGO。
l 特色安裝
提供多種安裝方式，滿足各種行業安裝需求。基本款有壁掛，落地式安裝。
3.產品功能
|
功能 |
描述 |
|
顯示界面 |
Windows與Android多系統間無縫切換、一鍵切換 |
|
觸控操作 |
Android及Windows界面下均支持全功能觸控操作，雙系統均支持10點觸控及10點書寫 |
|
物理按鍵 |
前置八鍵薄膜按鍵，可對設備進行一鍵開關機、通道選擇、電視菜單等常規功能操作，支持按鍵童鎖功能，預防使用過程中誤操作 |
|
背光節能 |
在不關閉整機電源的情況下可一鍵關閉液晶屏背光，實現整機80%功耗的綠色節電功能，不影響音頻的輸出，可按按鍵或敲擊屏幕任意位置喚醒背光 |
|
懸浮導航 |
整機處于任意通道下，懸浮在桌面的導航按鈕，點擊打開可快速啟動菜單里面應用，按鈕功能支持自定義，如：批注、電子白板、主頁等，不使用時自動半透明化 |
|
中控菜單 |
任意通道下，可在兩側劃出中控菜單，實現信號源切換、背光調節、音量調節等功能觸操作 |
|
上拉觸摸菜單 |
從屏幕的下方觸摸往上拉，即可顯示出側邊欄，其展開的功能按鍵依次為返回、主頁、任務、輸入源、菜單、音量－、音量+、亮度-、亮度+、白板、批注、截圖，無操作3S后自動隱藏 |
|
護眼模式 |
開啟護眼模式，當用戶在操作系統時，屏幕背光將變暗，無操作 3S 后背光恢復設定背光亮度，從而呵護用戶眼睛 |
|
內嵌系統 |
內嵌開放式Android操作系統，支持安裝外界各種APK軟件，部分APK可能出現不兼容現象.無PC狀態下，內嵌系統可實現白板書寫、Office軟件、網頁瀏覽、多媒體文件播放等功能 |
|
實時批注 |
用戶在使用過程中，可隨時在如：PPT播放、白板書寫等情況下進行批注操作，支持全通道下實時批注；在連接網絡下支持二維碼分享，掃碼帶走 |
|
截屏 |
使用過程中，支持全通道下屏幕截屏功能，記錄操作信息 |
|
錄屏 |
全通道下支持屏幕錄制功能，可對全屏顯示畫面進行錄制，結束后自動保存 |
|
智能識別 |
當有外接信號輸入時，設備自動彈出跳轉通道提示，延遲后自動切換至對應通道，無需手動設置 |
|
電子白板 |
內嵌電子白板軟件；支持手勢識別功能，當用戶使用5CM*5CM大小以上物體如“手背”進行觸摸時，系統自動識別為板擦功能，可對書寫筆跡進行擦除功能；在連接網絡下支持二維碼分享，掃碼帶走 |
|
課件分類 |
整機支持對課件文檔分類展示，包括外部存儲。如：視頻、圖片、PPT、PDF、Word等. |
|
無線同屏 |
可將移動設備如手機、平板電腦、筆記本電腦等設備屏幕畫面實時鏡像推送一體機上顯示，最多支持4路畫面同時顯示，也可自由切換單一畫面顯示，支持觸摸回傳功能，對同屏設備進行觸摸操作 |
|
智能筆 |
搭配智能筆可實現書寫、PPT翻頁、空中鼠標、音量加減等功能，替代傳統觸控筆，Android及Windows系統下均可使用 |
|
擴展設備 |
支持擴展USB設備，如攝像頭、全向麥、掃描儀等，例：擴展攝像頭及全向麥可實現視頻會議功能 |
|
貴賓接待 |
當有重要客戶前來洽談項目時，可使用貴賓接待功能，多種主題選擇，滿足不同行業需求 |
|
通訊接口 |
配備多種信號輸入輸出接口，滿足各種外接設備 |
|
文件分類 |
對文檔、圖片、視頻、音頻自動分類，方便查找 |
|
文件加密 |
支持對文件或文件夾進行加密，文件加密后不可對文件進行刪除、復制、剪切、重命名等操作 |
4.技術參數
|
類型 |
參數/說明 |
|
|
顯示 |
顯示尺寸 |
98” |
|
顯示區域 |
2158(H)X1214(V) MM |
|
|
顯示比例 |
16:9 |
|
|
背光源 |
ELED |
|
|
分辨率 |
3840*2160pixels |
|
|
亮度 |
400cd/㎡ |
|
|
對比度 |
1000:1 |
|
|
色彩 |
16.7M |
|
|
可視角度 |
89°/89°/89°/89°（min）（CR≥10） |
|
|
響應時間 |
8ms |
|
|
觸控 |
觸控類型 |
紅外感應 |
|
觸控點數 |
10點 |
|
|
分辨率 |
32768*32768 |
|
|
響應速度 |
＜6MS |
|
|
最小觸控物體 |
＞6MM |
|
|
觸控精度 |
±2MM |
|
|
抗光性能 |
80000Lux |
|
|
無重力觸控 |
支持 |
|
|
防遮擋觸控 |
支持 |
|
|
觸控物體 |
觸控筆、手指等非透明物體 |
|
|
理論點擊次數 |
＞50000000次 |
|
|
內嵌配置 |
CPU |
Coretex –A53 1.4GHz |
|
GPU |
Mail-450 |
|
|
RAM |
DDR-3 1GB |
|
|
ROM |
8GB NAND Flash |
|
|
操作系統 |
基于Android 5.1 |
|
|
WIFI |
內置 |
2.4G |
|
電視 |
ATV |
NTSC\PAL\SECAM |
|
DTV |
DTMB |
|
|
多媒體 |
視頻 |
MPEG-2/4,AVS,H.264,H.265,TS,Realmedia… |
|
音頻 |
MPEG1/2 layer I/II,AC-3(需定制),AAC-Lc,WMA. |
|
|
模擬視頻 |
CVBS |
1.0Vp-p+/-5% |
|
YPvPr |
480i/480p/576i/576p/720p/1080i/1080p |
|
|
高清視頻 |
HDMI IN |
480i/480p/576i/576p/720p/1080i/1080p/2160p |
|
端口 |
Ethernet |
*2 RJ45 |
|
VGA IN |
*1 DB15 |
|
|
YPbPr IN |
*1 |
|
|
AV IN |
*1 |
|
|
AV OUT |
*1 |
|
|
Earphone |
*1 |
|
|
Tuner |
*1 IEC |
|
|
SPDIF |
*1 |
|
|
HDMI IN |
*3 |
|
|
USB（多媒體） |
*3 |
|
|
TF-card |
*1、MAX 128GB |
|
|
USB（觸控） |
*1 |
|
|
OPS |
CPU |
Intel? Core? I3 |
|
GPU |
Intel集成顯示核心 |
|
|
RAM |
DDR3-4G |
|
|
ROM |
128GB SSD |
|
|
網卡 |
Realtek 10/100/1000MB 自適應 |
|
|
無線網卡 |
無線協議802.11b/g/n |
|
|
聲卡 |
Realtek核心聲卡 |
|
|
操作系統 |
Windows7/8/10 |
|
|
端口 |
1*HDMI OUT |
|
|
1*VGA OUT |
||
|
2*USB 3.0 |
||
|
2*USB 2.0 |
||
|
1*MIC IN |
||
|
1*audio out |
||
|
電源 |
工作電壓 |
AC110V/220V 50/60Hz |
|
[敏感詞]功耗 |
550W |
|
|
待機功耗 |
1W |
|
|
使用環境 |
工作溫度 |
0~50° |
|
存儲溫度 |
-10~60° |
|
|
相對濕度 |
10-80RH無凝露 |
|

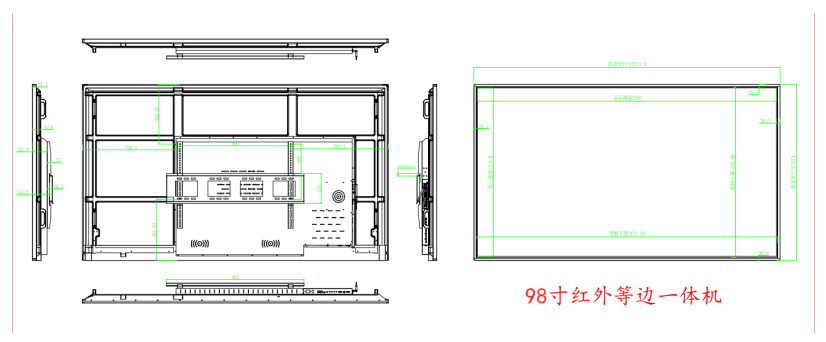

5.產品尺寸（單位：mm）
PE：產品尺寸僅供參考，以實際出貨結構尺寸圖為準

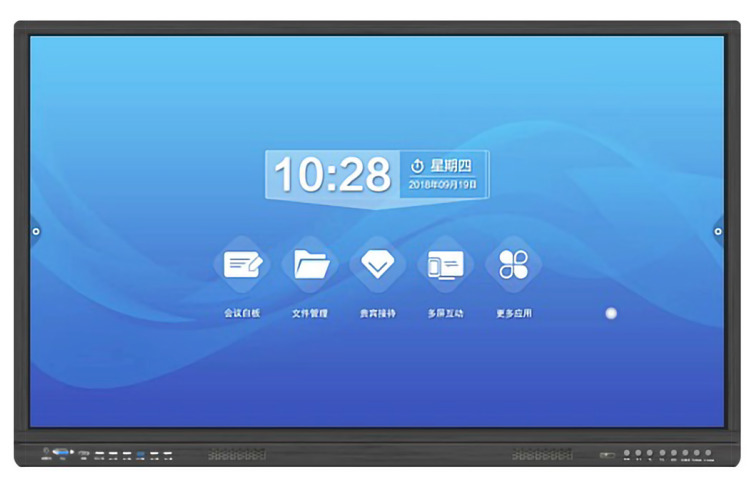

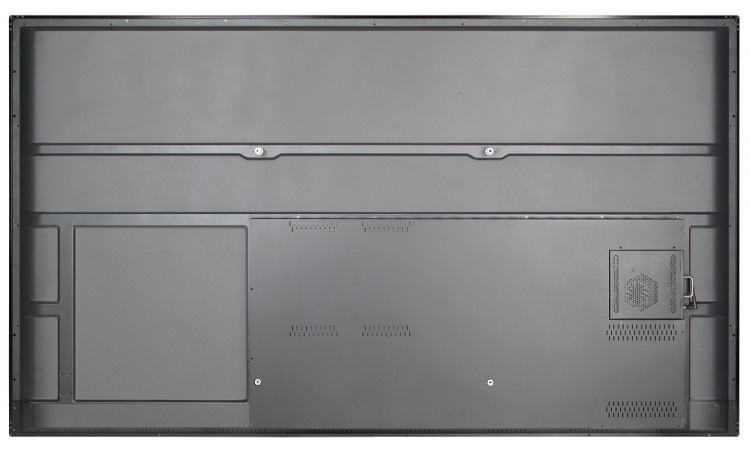

6. 產品展示
7.運用場景
8.使用說明
為保證本產品的正常使用，防止觸電或火災等意外事故，請在使用本產品前，閱讀并理解所有使用要求及操作規程。嚴格遵守以下要求：
? 本產品所需電源由交流電源產生，連接時注意輸入電壓標準。
? 交流電源插座要注意接地良好，且能承受足夠的產品電流需求。
? 本產品設計使用為室內標準，不可放在戶外環境下使用
? 本產品本身不具備防水性能，請勿直接放入水中或置于雨水可直接接觸區域
? 要注意避免過濕和過多灰塵，以免電路腐蝕引起故障，影響本產品壽命。
? 所有輸出輸入插口都應在斷電的情況下操作
? 本產品在室內常溫下使用符合安全標準，但應避免陽光直射或其他熱源烘烤，以免溫度過高影響產品穩定性。
? 若長時間不適用本產品，請拔掉電源。
9.隨機附件及其他
|
類型 |
描述/說明 |
|
附件 |
電源線1.5M*1 |
|
保修卡*1 |
|
|
合格證*1 |
|
|
WIFI天線*1 |
|
|
壁掛支架*1 |
|
|
安裝方式 |
壁掛水平固定（橫屏） |
|
壁掛垂直固定（豎屏） |
